一、電容灌膠固化隧道式烘干線固化工藝
1.工裝板尺寸：W620*L300mm
2.電容器高度200mm
3.固化溫度105℃
4.固化時間：可設置
5.要求：烘道平整，保證灌注面無明顯高低偏差；

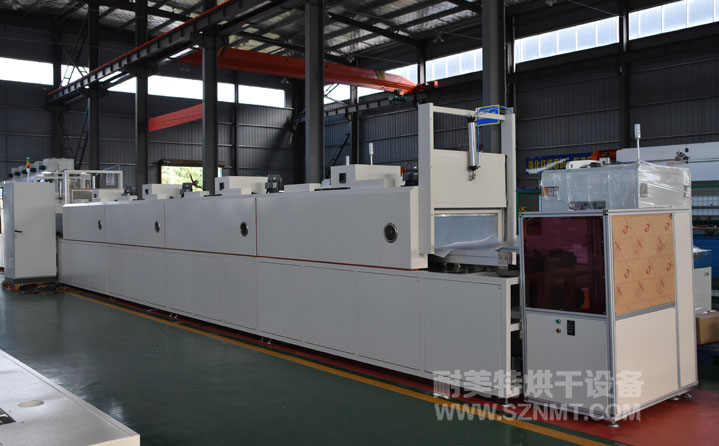

二、電容灌膠固化隧道式烘干線主要技術參數
1、內尺寸：固化區進料口高250mm，輸送帶內寬610mm；
2、外形尺寸（約）：總長19250*高1750*寬1300mm，上層輸送帶離地高960±50mm，下層輸送帶離地高260±50mm；進料區長1000mm,預熱區長3000mm，固化區長10000mm(分五段溫區)，收料區長1000mm.
3、溫度范圍：室溫～+120℃；
4、溫度波動度：±1℃；
5、電源：三相五線制，380V，50HZ；
6、功率：65KW；
三、電容灌膠固化隧道式烘干線爐體結構特征
1、外殼材料：采用1.5mm冷板折彎而成，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗。
2、氣動門：.固化區兩端均裝有氣動升降門,門保溫層厚50mm,配電磁閥,帶磁環感應氣缸,接受I/O信號進行升降,并反饋狀態.
3、升降機：前后各配一臺升降機；
4、升降門：預熱區、固化區前后各配有氣動升降門；門保溫層厚50mm，配L形導軌，關門是緊迫密縫。
四、電容灌膠固化隧道式烘干線控制系統
1、運風風輪：每臺馬達配一臺9寸運風風輪；
2、發熱管：采用SUS304不銹鋼翅片式發熱管，可使發熱管溫度均勻散發；
3、超溫保護溫控器：采用臺達溫度模塊，當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源；
