蘋果手機產品絲印烘干爐-速電(上海)電子貿易有限公司

來源:本站 最后更新:2017-07-08 17:10:23 作者:耐美特烘干 瀏覽:7875次

一、蘋果手機產品絲印隧道式烘干爐主要技術參數
1、烘干部分:長8000*凈高250*內寬700mm;
2、總長10000*高1350*寬940mm;L10000*H1350*W940mm;
3、進料部分長1000mm,出料部分長1000mm;烘干部分長8000mm,分為4段,烘干區前后設有調節擋板,產品進料高度為250mm,網帶距地面距離為750mm。
4、溫度范圍:常溫~+200℃可調;
5、溫度波動度:≤±1℃;
6、溫度均勻度:≤±5℃(空載測試);
7、升溫速率:≤8℃/min;
8、外殼溫度:外殼溫度不高于室溫+15℃,接縫處和爐口除外;
9、電源:三相五線制,380V,50HZ;
10、總功率:總機功率51KW左右;

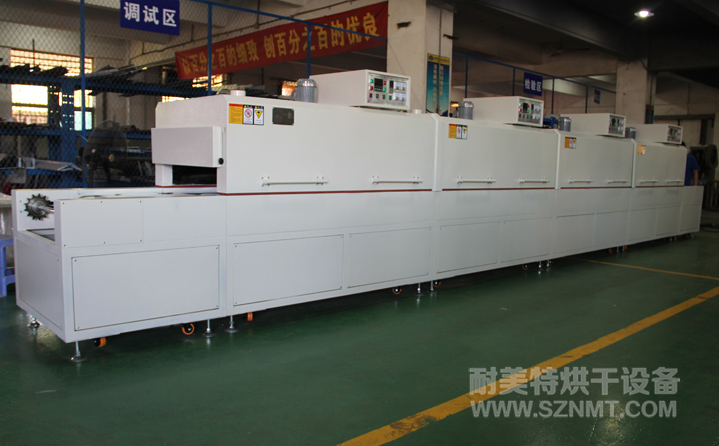

通訊行業隧道爐
二、蘋果手機產品絲印隧道式烘干爐爐體結構特征
1、外殼材料:采用2mm厚Q235冷軋鋼板(強度、塑性和焊接綜合性能好)折彎焊接制作,每節爐蓋頂部加裝測溫孔配探頭;
2、 表面處理:表面打磨、拋光、磷化(可以增加金屬的耐蝕性,油漆的附著力)處理后,高溫烤塑(大波紋型),可防止靜電,耐腐蝕。顏色為“電腦灰”。
3、內膽材料:采用1.5mm厚201#不銹鋼板制作;保持內膽清潔無塵,防生銹、耐腐蝕;
4、爐體底架:采用50*50*1.5mm方通制作;保持爐體內外各個面的承載強度,并保留熱脹冷縮系數,可防止爐體變形。
5、保溫材料:采用100K加密型硅酸鋁巖棉;具有不可燃燒,隔熱性強等特點,厚度為100mm;
6、輸送帶:采用不銹鋼網編織網(鏈條式);
7、發熱管燈架:采用不銹鋼方通焊制,高低可調,可調范圍:150至250mm;
8、腳杯/腳輪:底部裝有可調節腳杯/腳輪,方便調節箱體高度和移動。
三、蘋果手機產品絲印隧道式烘干爐控制系統
1、運風馬達:0.37KW運風馬達(4套);
2、風輪:9寸多翼式風輪;
3、發熱管:采用中波遠紅外線發熱管 ,每節15支,每支850瓦;
4、控溫溫控器:采用臺灣H961型微電腦智能型數顯溫控器;PV與SV雙LED顯示功能;自帶PID自動整定演算輸出,控制精準;
5、超溫保護溫控器:采用臺灣宇電智能型溫控器;PV與SV雙LED顯示功能;當溫度超過超溫保護溫控器設定值時,自動切斷加熱電源;
6、加熱管控制:采用SSR固態,控制每組發熱管發熱;
7、溫度傳感器:歐姆龍3米標準型,K型熱電偶;
8、其它:控制電器均采用進口施耐德和歐姆龍。
四、蘋果手機產品絲印隧道式烘干爐功能
1、自動恒溫:溫控器可根據用戶設定的溫度值;采用PID自動計算輸出功率的大小,越接近溫度設定值時,輸出功率越小,以達到恒溫控制的目的,并可節能省電;
2、超溫報警:當實際檢測溫度超過超溫保護溫控器設定值時,自動切斷加熱電源,起到雙重保護功能;
3、聲光報警:配帶蜂鳴器的報警燈;
4、接地保護:結構件安全接地保護;
5、電源缺相、相序保護:配有相序保護器。
五、蘋果手機產品絲印隧道式烘干爐環境條件
1、環境溫度:-5℃~+40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz 三相五線制;
六、蘋果手機產品絲印隧道式烘干爐培訓
進行技術培訓。
